购买钢筋笼滚焊机需要注意的四大要素

2019-12-06

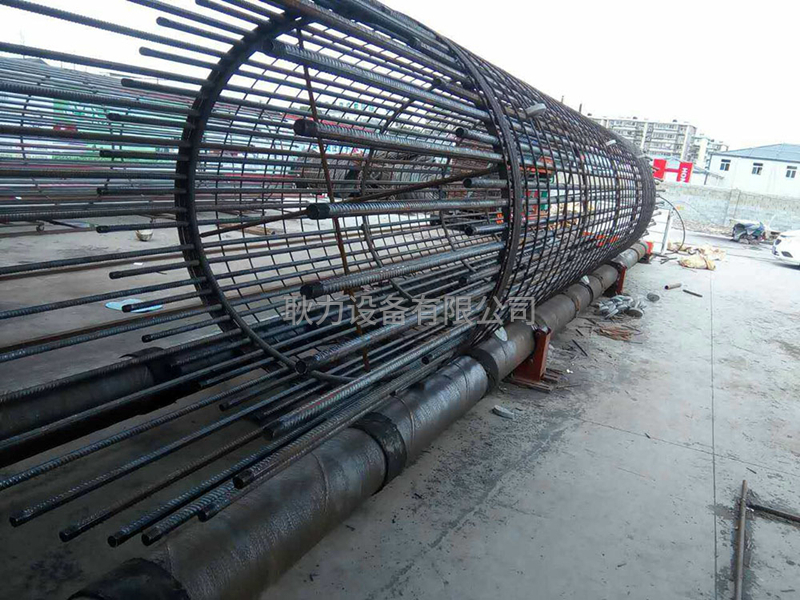

基桩中的钢筋笼主要起抗拉作用,对桩身混凝土起到约束的效果,使之能承受一定的水平力。若钢筋笼长度不满足设计要求,将可能严重影响桩基础抗拔、抗弯性能和抗震能力,造成安全隐患。

01

在什么情况下要检测钢筋笼的长度?

一般情况下,有以下几种情况需要对基桩中的钢筋笼长度进行检测:

1. 需要复核和验证钢筋笼长度的基桩;

2. 施工记录缺失或不准确可能影响桩基质量的桩;

3. 施工质量有疑问的桩。

02

钢筋笼长度检测一般采用什么方法?

根据国内外的研究,目前检测钢筋笼长度的方法有:磁测井法、充电法以及瞬变电磁法。

各种检测方法对应检测条件如下表所示:

目前,国内主流的检测方法是利用磁测井法对钢筋笼长度进行检测。

03

磁测井法的检测原理是什么?

利用钢筋笼与基桩之间的磁性差异,可根据实测磁场垂直分量曲线以及磁场垂直分量梯度曲线综合判别钢筋笼底部位置。

在工程检测中,钢筋笼可近似看作为直立磁性圆柱体,其磁场特征如下图所示:

04

现场检测的流程是什么?

根据行业标准《既有建筑地基基础检测技术标准》JGJ/T 422-2018规定,基桩的钢筋笼长度检测可按以下流程进行:



定位:根据实际工程现场选取测试孔的位置;

成孔:采用钻机对选取的位置进行钻孔,一般需要确保钻机在钻芯过程中不发生倾斜、移位。桩身内测试孔的垂直度偏差不宜大于0.5%,土层中测试孔垂直度偏差不宜大于1%;

放管:若测试孔周围存在软弱土层时,需要对测试孔中设置聚氯乙烯(PVC)管;

测试:利用钢筋笼长度检测仪器在现场进行检测;

记录:对现场测试的数据进行记录与保存;

封孔:测试完成后,对测试孔进行封孔处理,避免影响后期工程施工。


05

如何选择合适的测试孔?

成孔方式:根据测试孔与待检桩的位置,可分为桩内成孔和桩侧成孔两种。



测试孔位置的选择直接关系到探测成果的有效性,测试孔应满足以下要求:

1. 在桩中成孔应尽量靠近桩中心,以确保测试孔不偏出桩外;

2. 在桩侧成孔则应尽量靠近桩身且远离非受检桩,一般测孔位置与受检桩间的距离应不宜大于 1.0m;

3. 测试孔深度大于设计钢筋笼底部的设计深度 3.0m 以上。

06

现场检测有哪些注意事项?

1. 磁场传感器放入测试孔中,从下往上进行磁场垂直分量(Z)强度的测量,测点间距宜为100mm~200mm;

2. 人工拉线时,应保证传感器缓慢匀速上升,移动速率宜为10m/min~15m/min,注意拉线不宜过快;

3. 根据实时记录和显示的深度-垂直分量(H-Z)曲线,观察钢筋笼底部以下实测背景磁场值Z0是否平滑稳定,钢筋笼底部处磁反应是否明显,并初步判断测试信号是否正常;

4. 每根受检桩记录的有效实测曲线不应少于2条。多次实测的曲线一致性较差时,应分析原因,增加检测次数。

07

检测的数据应如何分析和判断?

钢筋笼底部是铁磁性物质(钢筋笼)与无磁性或弱磁性物质(素混凝土、岩土层)的界面。在其界面上实测磁场强度会有较大的变化,超过界面向下逐渐变为稳定的背景磁场。

1. 根据实测深度-垂直分量(H-Z)曲线下端平滑稳定的Z值判定测区垂直分量背景值Z0。当垂直分量(Z)值相对背景场值明显变化时可判定有钢筋笼存在。

2. 根据深度-垂直分量曲线和深度-垂直分量梯度(H-dZ/dh)曲线综合判定钢筋笼底端位置。取H-Z曲线底部垂直分量由小于背景磁场的极小值转成大于背景磁场的拐点,或者H-dZ/dh曲线底部最深的极值点对应的深度位置。



08

钢筋笼长度检测,对仪器有什么要求?

根据行业标准《既有建筑地基基础检测技术标准》JGJ/T 422-2018规定,钢筋笼长度检测仪应符合下列规定:

1. 具有自动采集、自动存储、实时显示接收信号时程曲线的功能;

2. 磁场测量范围应为-99999nT~+99999nT,分辨率宜小于50nT;

3. 深度分辨率宜小于5cm,深度误差宜小于0.5m;

4. 工作环境温度宜为0~50℃。

此外,对于磁场传感器也有如下规定:

1. 测量深度不宜小于100米;

2. 1.5MPa水压不渗水。
